在電子電路中，電流檢測是保障系統安全、提升能效的關鍵環節。貼片合金電阻憑借其低阻值、高精度、低溫度系數及耐沖擊電流等特性，成為新能源汽車、工業控制、醫療設備等領域電流采樣與反饋的核心元件。本文將從技術特性、應用場景及選型要點三方面展開分析，揭示這一微型元件的工業價值。

一、技術特性：精密制造的物理優勢

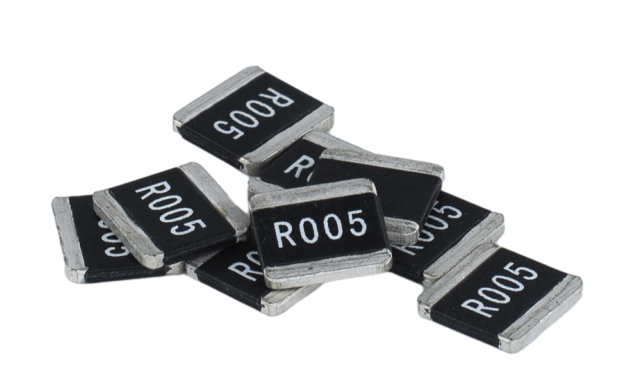

貼片合金電阻采用鎳銅合金、錳銅合金等特殊金屬材料，通過電子束焊接、激光修阻等精密工藝制造，其核心參數遠超傳統陶瓷電阻：

低阻值與高精度

阻值范圍覆蓋1mΩ至15mΩ，精度等級可達±0.1%，誤差范圍較常規電阻提升一個數量級。

低溫度系數（TCR）

溫度漂移系數低至±10ppm/℃，較普通電阻降低5-10倍。以錳銅合金為例，其晶格結構在-55℃至+170℃工況下可抑制阻值波動，保障醫療設備在極端環境下的信號穩定性。

耐沖擊與高功率

通過金屬導熱特性與一體化無感設計，合金電阻可承受短時過載電流而不失效。2512封裝產品功率容量達3W，支持30A大電流檢測，廣泛應用于工業伺服驅動器的電流反饋環路。

抗腐蝕與長壽命

表面鍍層采用啞光處理工藝，減少焊接熱應力形變；合金材料（如康銅）具備優異耐鹽霧性能，在海洋環境或高濕度場景中壽命超10年。

二、應用場景：從微觀采樣到系統控制

貼片合金電阻的物理特性使其成為多領域電流檢測的“標準配置”，其應用深度與廣度持續拓展：

1.新能源汽車：電池與電機的“安全哨兵”

電池管理系統（BMS）：在比亞迪刀片電池組中，2010封裝合金電阻實時監測充放電電流，防止過充/過放引發的熱失控，其0.1%精度確保SOC（剩余電量）估算誤差低于1%。

電機驅動器：逆變器采用1206封裝合金電阻，通過采樣電流反饋控制IGBT開關頻率，將電機效率提升至97%。

2.工業自動化：精密控制的“神經末梢”

伺服系統：工業機器人的關節驅動模塊中，0603封裝合金電阻檢測電機電流，結合PID算法實現0.01mm級定位精度。

電源模塊：電源采用5930封裝合金電阻，在48V直流母線中實現毫秒級過流保護，系統可靠性達99.999%。

3.醫療設備：生命信號的“精準譯者”

心電圖機：醫療設備使用超低阻值（0.1mΩ）合金電阻，將人體微弱電流信號轉換為可測量電壓，信噪比（SNR）提升30dB。

超聲波探測器：超聲儀的探頭驅動電路中，合金電阻通過采樣電流優化聲波發射頻率，圖像分辨率達256線。

4.消費電子：便攜設備的“能效管家”

智能手機快充：快充方案采用0402封裝合金電阻，在20V/5A高壓快充中實現0.5%電流采樣精度，充電效率提升15%。

TWS耳機：在電池管理電路中，合金電阻監測耳機入耳檢測電流，待機功耗降低至0.1mW。

三、選型要點：從參數匹配到系統優化

選擇貼片合金電阻需綜合考量電氣性能、機械結構與成本效益，以下為關鍵決策維度：

1.阻值與精度：平衡信號與損耗

低阻值優先：在新能源汽車BMS中，優先選擇0.5mΩ以下電阻以減少功率損耗（P=I2R）。例如，30A電流下，1mΩ電阻損耗為0.9W，而0.1mΩ電阻僅0.09W。

高精度場景：醫療設備需選用±0.1%精度電阻，而工業控制可接受±1%精度以降低成本。

2.功率與封裝：散熱與空間的博弈

功率容量：根據公式P=I2R計算額定功率，并預留50%余量。例如，檢測20A電流的1mΩ電阻，理論功率為0.4W，需選用0603封裝（額定0.5W）或更大尺寸。

封裝選擇：

0402封裝：適用于空間受限的消費電子（如智能手表），但僅支持5A以下電流。

2512封裝：工業級應用首選，支持30A電流檢測，但需配套散熱焊盤設計。

3.溫度系數：環境適應性的核心

低溫漂需求：在-40℃至+85℃工況下，選擇TCR≤±25ppm/℃的錳銅合金電阻，避免溫度引起的測量誤差。

補償技術：部分高端產品采用二次溫度系數補償，將TCR進一步降低至±5ppm/℃，適用于航空航天等極端環境。

4.高頻特性：信號完整性的保障

寄生電感：合金電阻的無感設計（ESL<0.5nH）可避免高頻信號失真。在5G基站電源中，低寄生電感電阻確保開關頻率達1MHz時仍保持信號完整性。

布局優化：采用四端子開爾文接法，消除引線電阻對低阻值測量的影響，提升信噪比。
