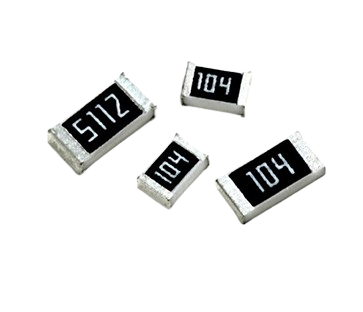

貼片電阻(Surface Mount Resistor 或 SMD Resistor)是一種設計用于表面貼裝技術(SMT)的無引線片式電阻器，具有體積小、重量輕、安裝密度高、抗震性強、抗干擾能力強、高頻特性好等優點，廣泛應用于計算機、手機、醫療電子產品、攝錄機、電子電度表及VCD機等各類電子設備中。貼片電阻易受酸性腐蝕，原因在于其銀電極易與酸性氣體（如H?S、SO?）發生氧化、硫化反應，生成硫化銀（Ag?S）等腐蝕產物，導致電阻增大甚至斷路。那么如何解決貼片電阻易受酸性腐蝕呢？今天我們一起來看看：

解決貼片電阻易受酸性腐蝕的方法如下：

一、材料與工藝優化

選用耐腐蝕材料

電極材料：避免使用純銀電極，因其易與硫化氫(H?S)、二氧化硫(SO?)等酸性氣體反應生成硫化銀(Ag?S)，導致電阻增大甚至斷路?？蛇x用鍍錫或鍍鎳電極，增強抗硫化能力。

電阻膜材料：采用高穩定性金屬玻璃釉或陶瓷材料，減少酸性氣體對電阻膜的侵蝕。例如，某些貼片電阻通過改進電阻膜配方，降低對K?、Na?等離子的敏感性，防止水解反應導致的腐蝕。

保護層材料：在電阻表面涂覆三防漆(如丙烯酸酯類、硅酮類)，厚度≥50μm，隔絕酸性氣體和濕氣。對于嚴苛環境，可選用PVDF涂層，其化學穩定性優異，能有效抵抗油污和堿性洗滌劑。

改進封裝工藝

玻璃保護膜強化：確保玻璃保護膜無缺陷，避免內置電路暴露。若玻璃膜損壞，需立即更換電阻或通過涂覆環氧樹脂等材料進行修補。

端電極處理：在端電極與電阻膜交界處采用特殊工藝(如激光密封)，減少腐蝕產物聚集導致的接觸不穩定。

二、存儲與使用管理

存儲環境優化

溫濕度控制：存儲溫度保持在18-25℃，濕度≤60% RH，遠離酸堿、有機溶劑和粉塵源。

包裝方式：采用真空密封包裝，內置干燥劑(硅膠干燥劑用量≥5g/㎡PCB)，包裝外標注防潮、防靜電標識。

存儲期限管理：沉金PCB存儲期限≤6個月，噴錫PCB≤3個月，OSP PCB≤1個月，逾期需重新檢測表面狀態。

使用與維護防護

裝配過程防護：避免使用尖銳工具劃傷PCB表面，焊接溫度≤260℃，焊接時間≤10s，防止高溫?fù)p傷表面處理層。

戶外設備防護：安裝時確保防護結構密封良好，定期檢查防水、防塵性能，每年清潔一次PCB表面。

定期檢測與維護：在惡劣環境中使用的設備，每6個月進行一次腐蝕檢測，發現腐蝕跡象及時處理(如清潔、補涂三防漆)。

三、設計階段預防

布局與結構設計優化

間距設計：參照IPC-2221標準，焊盤間距≥0.2mm，電源銅箔與信號銅箔間距≥0.3mm，避免腐蝕產物導致短路;過孔孔徑控制在0.3-0.6mm，減少濕氣滯留。

防護設計：戶外設備PCB邊緣預留5mm以上防護區域，增加防水圍堰;高頻板、電源板設置接地屏蔽層，減少電解腐蝕風險。

散熱設計：高溫環境下的PCB采用敷銅散熱(銅箔厚度≥2oz)，避免局部溫度過高加速腐蝕;關鍵元件(如芯片、連接器)遠離易積水區域。

選材與工藝匹配

基材選型：普通環境選用高Tg FR-4板材(Tg≥150℃)，如生益S1130;嚴苛環境選用聚酰亞胺(PI)板材或羅杰斯RO4360(Tg=280℃);潮濕/鹽霧環境選用耐水解FR-4板材(如生益S1141)或PTFE板材，吸水率≤0.2%;化學腐蝕環境選用陶瓷基板或羅杰斯RO4350B。

輔助材料選型：阻焊劑選用無鹵、耐UV的阻焊油墨(如太陽無鹵油墨)，硬度≥6H，附著力≥1.5N/mm;助焊劑優先選用免清洗助焊劑(活性等級ROL0/ROL1)，減少殘留離子污染物。
